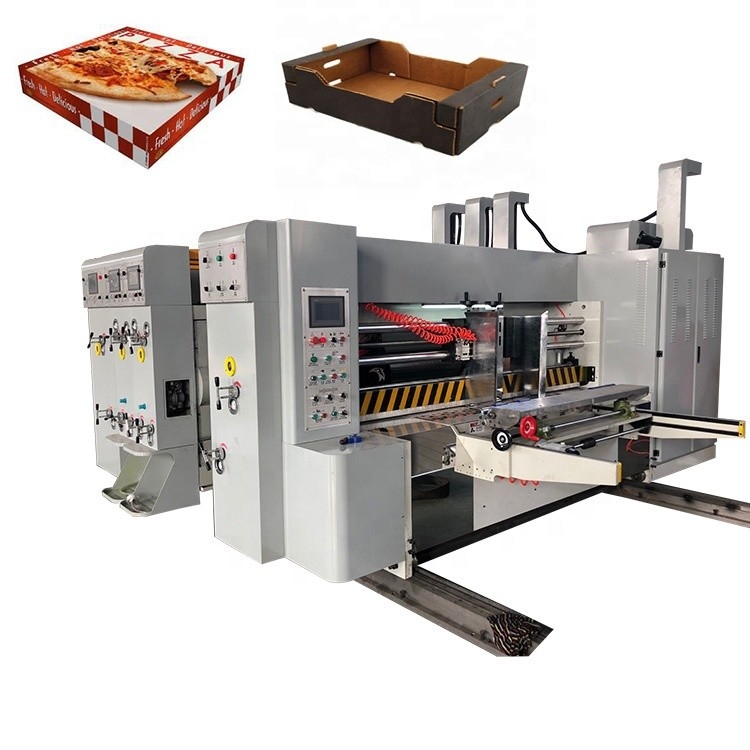

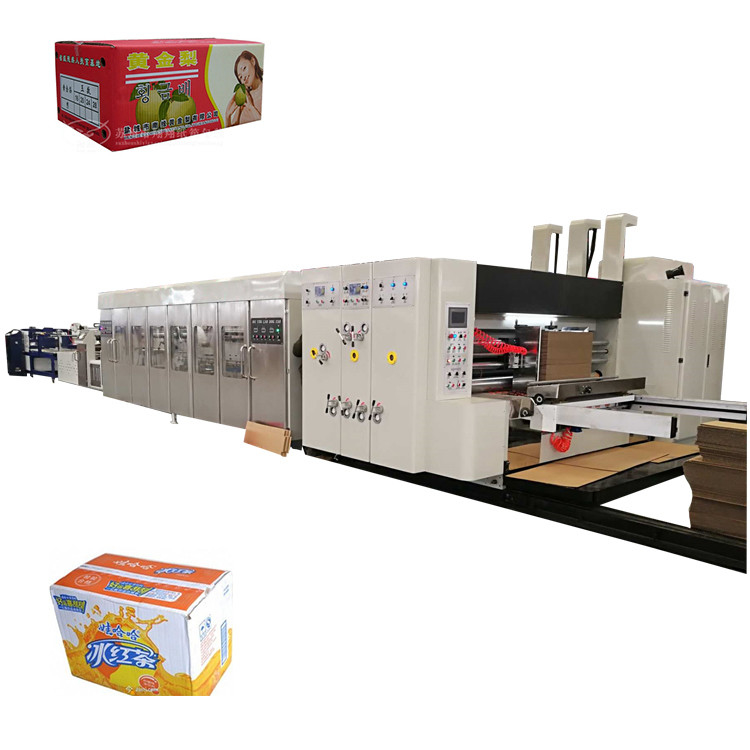

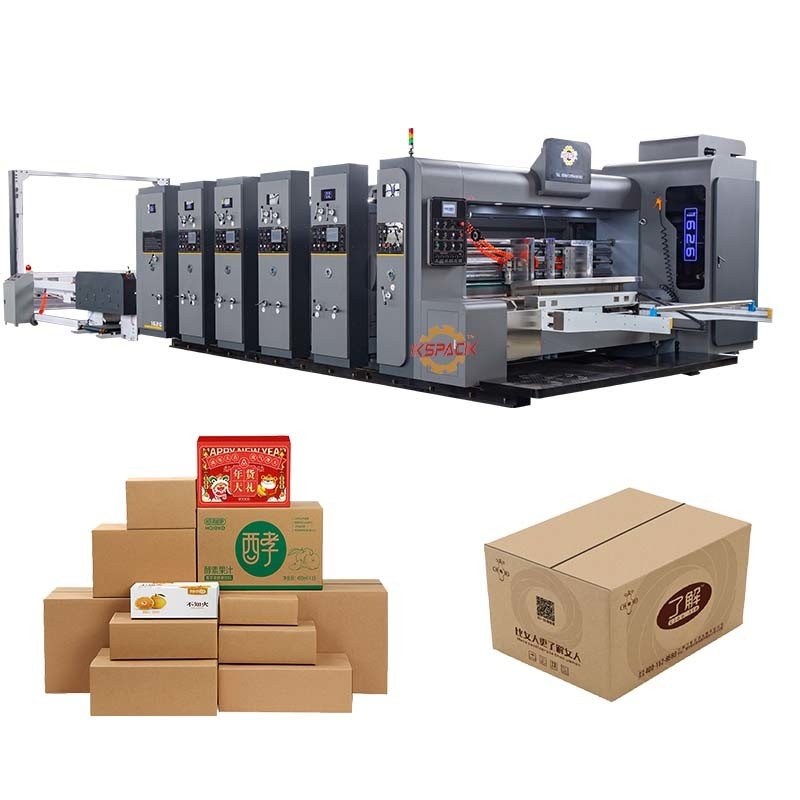

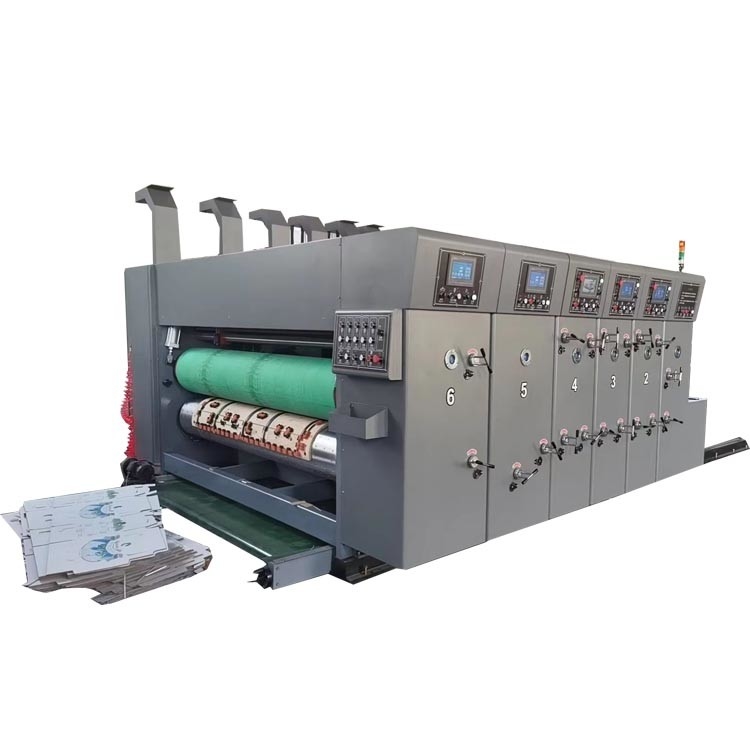

Precieze gegolfde doos die cutting machine voor grootschalige productie

Hoofdkenmerken van de machine:

[1] elektrische bedieningsmachine van de alarmbel, continue bel waarschuwing, om de veiligheid van de werknemers te garanderen.

[2] aandrijfas met wrijvingskoppeling, om misbruik en schade aan de machine te voorkomen.

[3] pneumatische vergrendeling.

[4] De gastheermotor start het beschermingsapparaat. (De machine is niet vergrendeld, de gastheer kan niet starten)

voedingssysteem van het type rol van de voorste rand

[1] Zuighulppapiervoedingsventilator 7,5 kW, volgens de verschillende buigomstandigheden van karton, aanpassing van het luchtvolume, om een soepele papiervoorziening te garanderen.Verwijder met de borstel het kartonnen oppervlak., stukjes papier en andere afvalstoffen, de drukkwaliteit verbeteren.

[2] gesloten met een ketenbesturingsschakelaar, noodstoppapier voor besturing.

[3]De papierlift en naar beneden nemen de luchtcilinder,de actie snel, effort.the gebruik van Shandong "Komori" voorrand roller voedingssysteem, eenvoudig

[3] werking, hoge precisie. De hoeveelheid van de uitbreiding kan worden aangepast, ruwe Sterke aanpassingsvermogen. snelheid transmissie stabieler, geschikt voor warping, dun

Een kartonnen transmissie, het effect is duidelijk.

[ 5 ] zijdelingse buffer, achterste doos met elektrische schroefregeling; voorste buffer met handgesynchroniseerde bovenste en onderste ruimteregeling.

[6]Skip-feeding-inrichting (afhankelijk van de keuze voor continue of plaatvoeding).

[7]PLC-besturing, mens-machine-interface, menu-opslag, drukplaat

de correctie, de druksnelheid, de hoeveelheid, de tijd en de werking van het departement

Voederrol

[1]up roller gebruiken de zachte rubberen as, dus bij het voeden van het bord zorgen voor de niet gebroken het bord Diameter 132mm, het dragen van de rubberen as, maak het evenwicht correct, houd de papiervoeding stoom en nauwkeurig.

[2]De onderste voedingsrol met een reliefsroldiameter ¢ 155 mm, naadloos stalen buisje, reliefs hardchroomplaat.

[3]voederrol kruis schuifregelaar type wijzerplaat wijzerplaat handmatig de

het verstelbereik van 0 ~ 12 mm. De verstelling heeft geen invloed op de versnellingsruimte om de transmissie nauwkeurig te kunnen laten verlopen.

[4]Zelfvergrendelingsinrichting met een snel afschakelingssignaal van handtype.

[1]Het papiervoergedeelte, het afdrukgedeelte en het gesloten deel worden automatisch opnieuw ingesteld op nul.

[2] Algemene karton gebruik automatische nul-toestel, probeer te drukken twee worden ingesteld op de juiste positie om het afval van karton te verminderen.

drukrol (platenrol)

Ø [1]diameter van ¢ 408 mm (met een diameter van ¢ 408 mm)

Ø hoogwaardig slijpen van staaloppervlakken, axiale referentie

Ø schaal, harde chroom.

Ø de balanscorrectie uit te voeren, de werking van het systeem te verbeteren,

Ø aanpassing aan de hoge snelheid.

Ø [4]Ratschet vaste rolplaat, met hangplaatgracht, tot

Ø de snelle versie van de installatie aan te passen

O snel.

Ø [5]volledige versie van hangslot, voor hangversie van 10 mm

Ø artikel.

Ø [6]laden en lossen drukplaat, voetschakelaar

Ø Elektrische besturing is omgekeerd.

Ø [7]drukrol handmatige traverse van de as, maximaal

Ø Beweging van 10 mm.

• [1]diameter van ¢ 155 mm.
• het gebruik van kwalitatief hoogwaardige naadloze stalen pijpleiding, dynamische balanscorrectie, soepele werking, harde chroombewerking

Ø [3]drukdrukrol kruisschuifreeks om

Ø handmatig instellen van het instelbereik van 0 tot 12 mm.

Ø De aanpassing heeft geen invloed op de afstand van het werktuig om te waarborgen dat de

Ø nauwkeurigheid van de transmissie.

Voed de bovenkant enlagerrollers

Ø [1]op de rol: diameter ¢ 86 mm naadloos stalen buisje,

Ø met drie papiervoederringen.

Ø [2] de volgende rol: diameter ¢ 155 mm naadloos stalen buisje,

Ø oppervlaktebewerking, gehardchroomd

Ø [3]handmatige aanpassing van de schuifwiel

Ø het aanpassingsbereik van 0 ~ 12 mm.

Ø invloed hebben op de tanden De wiellafstand, om de nauwkeurigheid van de transmissie te waarborgen.

stalen aniloxrol rubberrol set inkt systeem

Ø [1]diameter van ¢ 213,7 mm.

Ø [2]slijpen van staaloppervlakten, repressie-reticulaat, hardchroom

Ø plating.

Ø [3] balanscorrectie, soepele werking.

Ø [4]Maansnummer 180;200,220250 lijnen per inch.

Ø Optie keramische rol 300-500 lijn/inch

Ø [5]met een pneumatisch automatisch hefapparaat voor het voersysteem.

Ø (Wanneer het voedingspapier wordt gebruikt, wordt de aniloxrol verlaagd en met

Ø afdrukplaat, stop voedingspapier anilox rol is omhoog en de plaat is

Ø gescheiden)

Ø [6]Roller van anilox met een kluitkoppeling, gelijkmatige inkt, gemakkelijk te

Ø schone inkt.

Ø [7]rubberroldiameter ¢ 186 mm.optioneel medisch mes

Ø systeem

Ø [8]oppervlak van stalen buizen met slijtvast rubber, en

Ø de balanscorrectie uitvoeren.

Ø [9] rubber in de speciale hoog slijpen, inkt overdracht effect is

Ø goed. snelle vrijheid fijn instelbare zelfvergrendelingsinrichting

De hoeveelheid uniforme inkt, de omzetting van de inkt in een ander systeem, de omzetting van de inkt in een ander systeem, de omzetting van de inkt in een ander systeem, de omzetting van de inkt in een ander systeem.

Ø effect is goed, om de levensduur van de rubberrol te verlengen.

faseaanpassingMechanisme

Ø [1]planetaire versnellingsmiddelenstructuur.

Ø afdrukfase met behulp van een gecomputereerde PLC-besturing in de digitale. (Run, stop kan worden ingesteld), handmatig de horizontale positie aanpassen, de afstand van 10 mm aanpassen.

Ø [2]in het drukproces na de automatische drukplaat

Ø Herstellen van het systeem.
