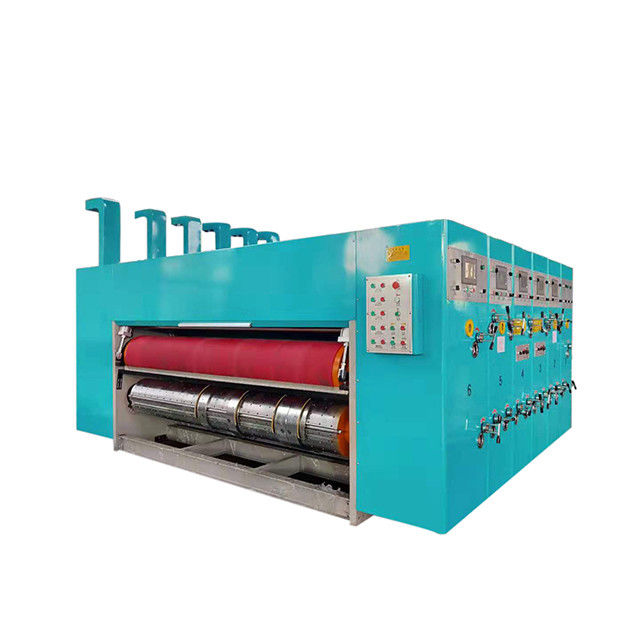

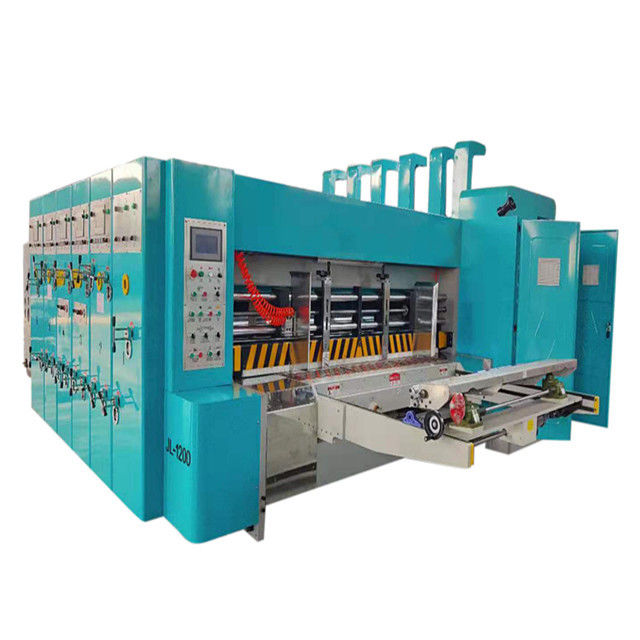

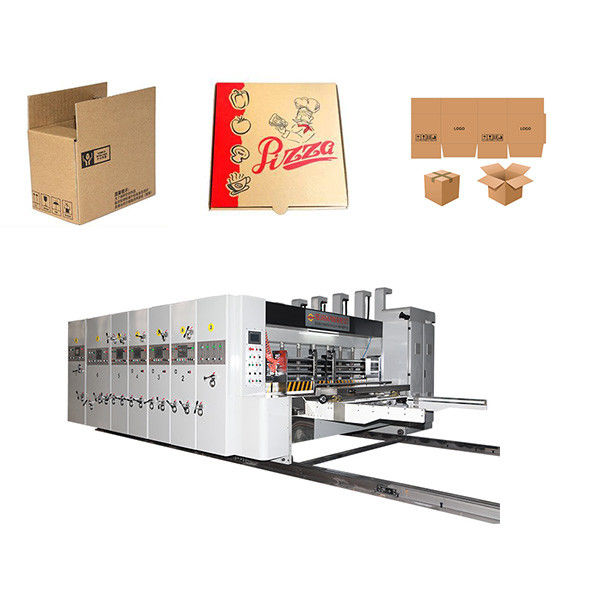

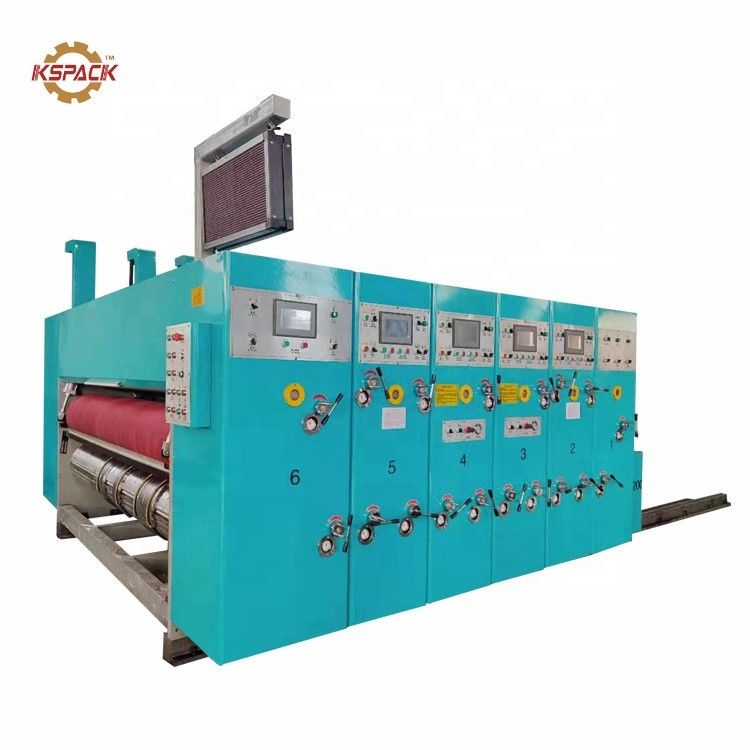

Andere machines voor het drukken van papier of van papier

GSYM—￠408(1200) x 1800-2800 mm

Opmerking: volgens de eisen van de klant, kan 1-6 kleuren, slotter kiezen

Stansmachine, gatenbevestiging alles is optioneel

LEADVOEDINGSONDERDEEL

[1] elektrische besturingsmachine van de alarmbel, continu waarschuwingssignaal, om de veiligheid van werknemers te garanderen.

[2] aandrijfas met wrijvingskoppeling, om misbruik en schade aan de machine te voorkomen.

[3] pneumatisch vergrendelingsapparaat.

[4] De gastmotor start het beveiligingsapparaat. (De machine is niet vergrendeld, de host kan niet starten)

2. voorrand invoersysteem met rollen

[1] zuighulppapierventilator 7,5 kW, afhankelijk van de verschillende buigomstandigheden van karton, aanpassing van het luchtvolume,

Om een ​​vlotte papiertoevoer te garanderen. Gebruik de borstel om het kartonnen oppervlak te verwijderen

Stof, stukjes papier en ander vuil verbeteren de afdrukkwaliteit.

[2] voorzien van een kettingschakelaar, controle-noodstoppapier.

[3] Het papier omhoog en omlaag neemt de luchtcilinder over, de actie snel, inspanning.

[4] het gebruik van Shandong "Komori" rollentoevoersysteem aan de voorkant, eenvoudige bediening, hoge precisie. De hoeveelheid verlenging kan ruw worden aangepast

Sterk aanpassingsvermogen. Snelheidstransmissie stabieler, geschikt voor kromtrekken, dunne kartonnen transmissie, het effect is duidelijk.

[5] zijschot, achterste doospositie door de elektrische aanpassing van de schroef; voorste schot bovenste en onderste opening positie handmatig gesynchroniseerde aanpassing.

[6] invoerapparaat voor overslaan (afhankelijk van de noodzaak om voortgezette of velleninvoer te kiezen).

[7] PLC-besturing, mens-machine-interface, menuopslag, drukplaatcorrectie, afdruksnelheid, hoeveelheid, tijd en afdelingsbediening

3 Invoerrol

[1] de oprolrol gebruikt de zachte rubberen as, dus zorg er bij het invoeren van het bord voor dat het bord niet wordt geboord. Diameter 132 mm, draag rubberen as, maak de blanco correct, houd de papierinvoer stabiel en nauwkeurig.

[2] De onderste invoerrol met reliëfrol diameter ¢ 175 mm, naadloze stalen buis, reliëf hardverchroomd.

[3] De invoerrol met kruisschuifregelaar kan het instelbereik van 0 ~ 12 mm handmatig aanpassen. De afstelling heeft geen invloed op de versnellingsafstand, om de nauwkeurigheid van de transmissie te garanderen.

[4] Handtype zelfremmend apparaat met snelle klaring.

4 automatisch nulapparaat

[1] Het papierinvoergedeelte, het afdrukgedeelte en het gleufgedeelte worden automatisch op nul gezet.

[2]Algemeen gebruik van een automatisch nulapparaat voor dozen, probeer er twee af te drukken en kan in de juiste positie worden aangepast om kartonafval te verminderen.

Afdeling Afdrukken

1. drukrol (plaatrol)

[1] diameter van ¢ 393,6 mm (met diameter van ¢ 408 mm).

[2] Hoogwaardig vlakslijpen van staal, axiale referentieschaal, hardverchromen.

[3] om de balanscorrectie uit te voeren, een soepele werking, om zich aan te passen aan hoge snelheid.

[4] Vaste schuifplaat met ratel, met ophangplaatsleuf, om gemakkelijk en snel aan te passen aan de snelle versie van de installatie.

[5] volledige versie van ophangsleuf, voor 10 mm ophangversie van het artikel.

[6] drukplaat laden en lossen, elektrische bediening voetschakelaar keert om.

[7] drukrol axiale handmatige verplaatsing, de maximale beweging van 10 mm.

2. drukpersrol

[1] diameter van ¢ 155 mm.

[2] het gebruik van hoogwaardig naadloos stalen buisvlakslijpen, dynamische balanscorrectie, soepele werking, hardverchromen

[3] drukrol met kruisschuifknop om het instelbereik van 0 tot 12 mm handmatig aan te passen. De afstelling heeft geen invloed op de speling van de tandwielen om de nauwkeurigheid van de transmissie te garanderen.

3 Voer de bovenste en onderste rollen in

[1] op rol: diameter ¢ 86 mm naadloze stalen buis, met drie papierinvoerringen.

[2] de volgende rol: diameter ¢ 155 mm naadloze stalen buis, vlakslijpen, hardverchroomd

[3] De invoerrol met kruisschuifregelaar kan het instelbereik van 0 ~ 12 mm handmatig aanpassen. De afstelling heeft geen invloed op de tanden. Wielspeling, om de nauwkeurigheid van de transmissie te garanderen.

4. stalen rasterwals rubberen rollenset inktsysteem

[1]diameter van ¢ 213,7 mm.

[2]Stalen oppervlakslijpen, repressie-netvormig, hardverchromen.

[3] evenwichtscorrectie, soepele werking.

[4] mesh-nummer is 180.200.220.250 lijnen / inch selectie. (Optie keramische rol 300 lijn / inch)

[5] met het pneumatische automatische hefapparaat van het invoersysteem. (Wanneer papier wordt ingevoerd, wordt de rasterwals omlaag gebracht en aangeraakt met de printplaat, stop het papiertoevoer

rasterwals is omhoog en de plaat is gescheiden)

[6] Rasterwals met wigvormige koppeling, gelijkmatige inkt, gemakkelijk te reinigen inkt.

[7] diameter rubberen rol ¢ 186 mm. (optie rakelsysteem)

[8] Stalen buisoppervlak omwikkeld met slijtvast rubber en voer de balanscorrectie uit.

[9] rubber in de speciale hoge slijpen, inktoverdracht effect is goed. Snel afstellend zelfremmend apparaat om uniforme inkt te garanderen. De hoeveelheid uniform inktsysteem, het conversie-effect is goed, om de levensduur van de rubberen rol te verlengen.

5. fase-aanpassingsmechanisme

[1]Planetaire tandwielstructuur.

[2] printfase met behulp van computergestuurde plc-besturing importeert de digitale. (Run, stop kan worden aangepast), pas de horizontale positie handmatig aan, pas de afstand van 10 mm aan.

[3] tijdens het drukproces nadat de drukplaat het systeem automatisch heeft gereset.

6 inktcirculatie

[1] Pneumatische membraanpomp, inktstabiliteit, eenvoudige bediening en onderhoud.

[2] inktfilter, filteronzuiverheden.

7 afdrukfase-fixeerapparaat

[1] cilinderremmechanisme.

[2] Wanneer de machine de fase moet scheiden of aanpassen, beperkt het remmechanisme de rotatie van de machine, om het oorspronkelijke vaste punt van de versnellingspositie te behouden.

[1]structuur met enkele as

[2] Slotterfase instelbaar door computerbesturing 360 graden aan te passen (run stop kan worden aangepast), machine kan op voorraad worden besteld, handmatig horizontaal aanpassen 20 mm

[3] Diameter van de mesas 176 mm, diameter van de messenzitting 465 mm

[4] Vouwrolasdiameter 110 mm, vouwwieldiameter 180 mm

[5] Asdiameter onderste messen 156, messendiameter 280 mm

[6] De messen en het vouwwiel bewegen tegelijkertijd elektrisch (voer de doosgrootte in, automatisch aangepast)

[7]Slotmessen 7 mm gebruiken bondgenootstaalmateriaal na warmtebehandeling, slijpen, tandenmodel messen,

[8]Kan de gatenbevestiging maken (optioneel)

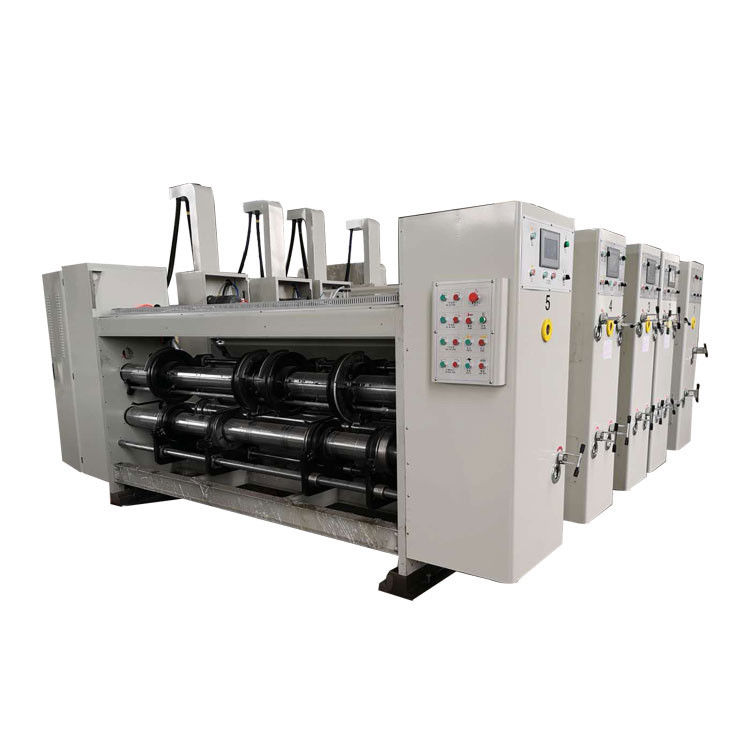

Stansen deel

(matrijsgleufbevestiging wanneer de klant het slotteronderdeel kiest, hoeft dit niet toe te voegen, als er geen slotteronderdeel is, is dit onderdeel optioneel)

Gereedschapsrol (onderste rol)

[1] buitendiameter ￠360 mm (mm (zonder frees).

[2] oppervlakteslijpen van gietijzer, hardverchromen, balanscorrectie, verhoging van de operationele stabiliteit.

[3]matrijs vaste schroefgatafstand, axiaal 100 mm; radiaal 18 gelijke delen. Toepasbare gereedschapshoogte 25,4 mm.

[4] Dikte houten sjabloon: 16 mm (voor drielaags karton) 13 mm (voor vijflaags karton)

Padrol (bovenrol)

[1] diameter van ¢ 388,9 mm, behuizing 405 mm

[2] snelwisseltype pad, slijtvastheid, lange levensduur.

[3] Gietijzeren vlakslijping, hardverchroomd.

[4] balanscorrectie, verhoging van de operationele stabiliteit.

[5]paddikte van 9m. Breedte 250 mm. Mechanisch dwarszwemapparaat van 40 mm. (Instelbare zwemsnelheid)

Slijpmechanisme

[1] elektrische schuurpads, snel en efficiënt aangepast.

[2] om de levensduur van de pad te verbeteren.

De machinevideo:

https://youtu.be/hzM7tS0gzdA
